|
Λεπτομέρειες:
|
| Ονομασία προϊόντος: | αλέθοντας σφαίρα χάλυβα μέσων μύλων σφαιρών | Πιστοποίηση: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1% μέγ | Πακέτο: | τύμπανα του /steel τσαντών εμπορευματοκιβωτίων |
| Υψηλό φως: | Μπάλες από χάλυβα λείανσης 5 ιντσών,μπάλες από χάλυβα λείανσης 45 HRC,μπάλες από χάλυβα μέσων λείανσης 150 mm |
||

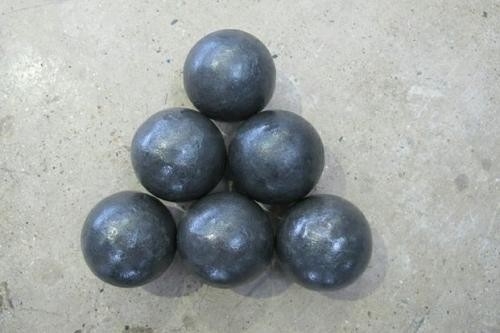

Τρόφιμα από χάλυβα 5" Υψηλής ποιότητας σφυρηλατημένες μπάλες λείανσης Μέσα λείανσης
Χημική σύνθεση σφυρηλατημένης σφαίρας χάλυβα
|
σειρά Στοιχείο |
ΝΤΟ(%) | Σι(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | Π(%) | ΜΙΚΡΟ(%) |
| HF-A | 0,42-0,50 | 0,17-0,37 | 0,5-0,80 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-B | 0,48-0,56 | 0,17-0,37 | 0,60-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-C | 0,57-0,65 | 0,17-0,37 | 0,70-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-D | 0,62-0,70 | 0,17-0,37 | 0,90-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-E | 0,37-0,45 | 0,17-0,37 | 0,50-0,8 | 0,80-1,1 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| Β-1 | 0,52-0,65 | 0,17-0,37 | 0,60-1,2 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| Β-2 | 0,70-0,80 | 0,17-0,37 | 0,60-0,80 | 0,50-0,60 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| Β-3 | 0,72-0,92 | 0,17-0,37 | 0,70-1,0 | 0,50-0,90 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
Τεχνικοί δείκτες από σφυρήλατο ατσάλι
| Διάμετρος (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| Ανοχή διαμέτρου (mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| χωρίς στρογγυλό (%) | 2% μέγ | 3% μέγ | 4% μέγ | 5% μέγ | ||||||||
| Σειρά | Διάμετρος | Επιφανειακή σκληρότητα | Θραύση απόβαρο | Τιμή κρούσης | Αριθμός μπάλων | μικροδομή |
| HF-A | 20-150mm | 45 -50 HRC | 1% μέγ | 12J/CM^2 | 8000 | M+C |
| HF-B | 20-150mm | 48-50 HRC | 1% μέγ | 12J/CM^2 | 10000 | M+C |
| HF-C | 20-150mm | 55-60 HRC | 1% μέγ | 15J/CM^2 | 12000 | M+C |
| HF-D | 20-150mm | 58-65 HRC | 1% μέγ | 15J/CM^2 | 12000 | M+C |
| HF-E | 20-150mm | 48-50HRC | 1% μέγ | 12J/CM^2 | 8000 | M+C |
| Β-1 | 20-150mm | 48-50 HRC | 1% μέγ | 12J/CM^2 | 10000 | M+C |
| Β-2 | 20-150mm | 58-65 HRC | 1% μέγ | 15J/CM^2 | 12000 | M+C |
| Β-3 | 20-150mm | 60-65 HRC | 1% μέγ | 15J/CM^2 | 12000 | M+C |
Θεωρητικό Βάρος
| Διάμετρος | Θεωρητικό βάρος | Διάμετρος | Θεωρητικό βάρος |
| 20 χιλιοστά | 32,8 γρ | 90 χλστ | 2988,9 g |
| 25 mm | 64,0625 γρ | 100 χλστ | 4100 γρ |
| 30 χλστ | 110,7 γρ | 110 χλστ | 5457,1 g |
| 40 χλστ | 262,4 γρ | 120 mm | 7084,8 g |
| 50 χλστ | 512,5 γρ | 125 mm | 8007,8125 γρ |
| 60 mm | 885,6 γρ | 130 χλστ | 9007,7 g |
| 70 χλστ | 1406,3 g | 140 χλστ | 11250,4 g |
| 80 χλστ | 2099,2 g | 150 mm | 13837,5 g |
Διαδικασία παραγωγής σφυρηλατημένης σφαίρας χάλυβα
1) Πλήρως αυτόματη γραμμή παραγωγής σφαίρας από χάλυβα θερμής έλασης
Χειροκίνητη τοποθέτηση υλικού στο ράφι αποθήκευσης→αυτόματη συσκευή συνεχούς τροφοδοσίας→συσκευή τροφοδοσίας με ρολό με τσιμπήματα τροφοδοσίας→θέρμανση κλιβάνου→απόρριψη με ρολό με τσιμπήματα ταχύτητα εκφόρτιση→εισαγωγή σε μηχανή κυλιόμενης μπάλας→σύστημα σβέσης κυλιόμενης μπάλας→συσκευή αυτοσκλήρυνσης διογκούμενης σφαίρας από χάλυβα→ χαλύβδινη σφαίρα έτοιμου προϊόντος

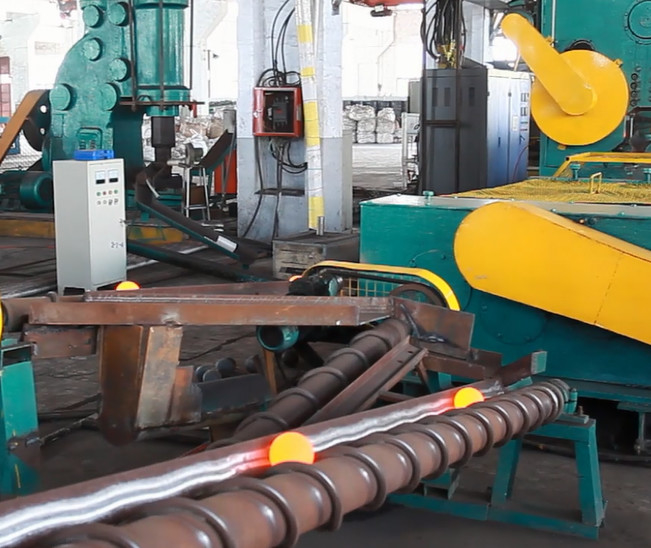

Γραμμή παραγωγής σφαιρών χάλυβα θερμής έλασης 20mm-40mm
Υπεύθυνος Επικοινωνίας: Mrs. Anne Wang
Τηλ.:: 86-15650016520
